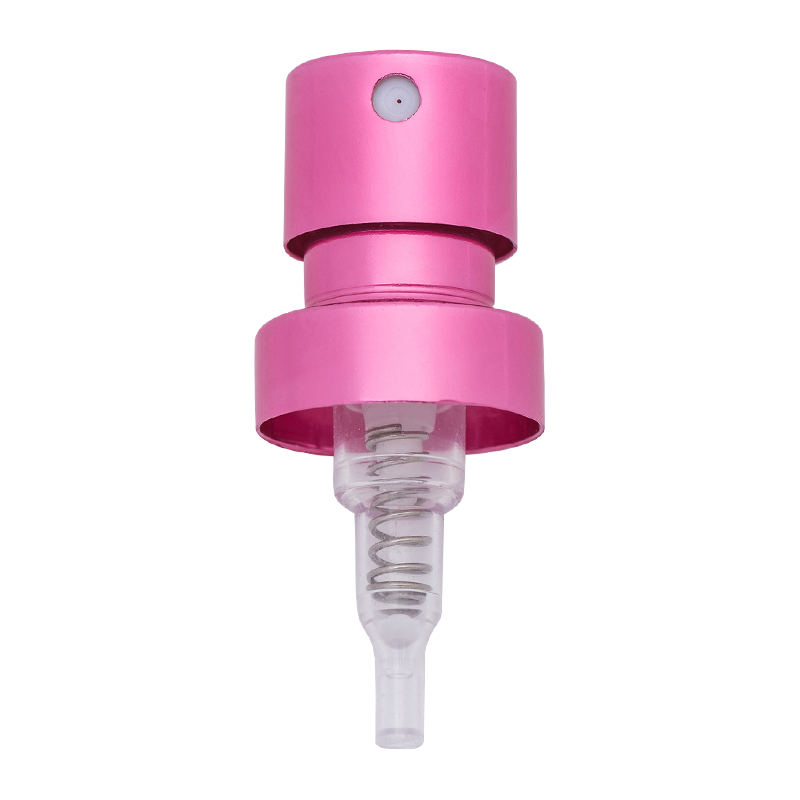

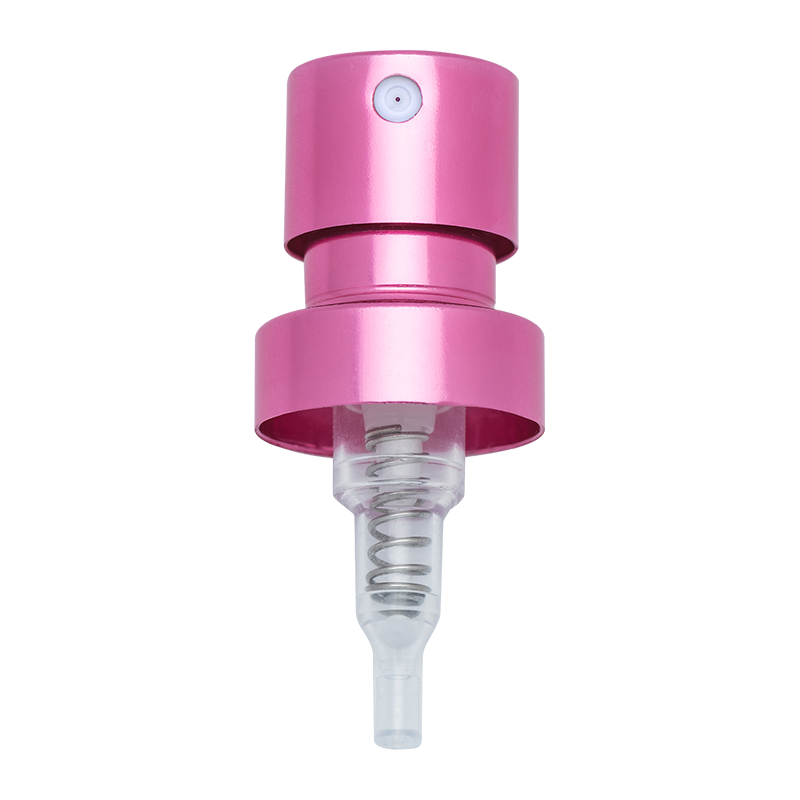

XY-PT-⊘15ABMG 15mm crimp perfume bomba de névoa fina pulverizador tipo curto

Como projetar a abertura de atomização do Bomba de névoa fina de perfume crimpado de 15 mm bico curto para obter o melhor efeito?

Como componente principal da embalagem de perfume, o efeito de atomização do bico curto da bomba de névoa fina de perfume frisado de 15 mm afeta diretamente a experiência do usuário no uso do perfume e na textura do produto. Como parâmetro chave que determina o efeito de atomização, a abertura de atomização precisa ser projetada de forma abrangente em combinação com fatores multidimensionais, como mecânica de fluidos, propriedades de materiais e cenários de uso, para obter o melhor efeito de "névoa fina uniforme, pulverização estável e retenção moderada de fragrância".

1. Projeto de parâmetros básicos de abertura baseados na mecânica dos fluidos

A essência da atomização é que quando um líquido passa através de uma pequena abertura sob pressão, ele interage com a força de cisalhamento do ar devido ao aumento acentuado na taxa de fluxo para formar partículas de gotículas dispersas. Para o bico curto crimpado de 15 mm, o design da abertura deve primeiro atender à demanda principal de "névoa fina" - geralmente o diâmetro da gota de um bico de perfume de alta qualidade precisa ser controlado entre 5-30μm. Muito grosso resultará em pulverização irregular e retenção de fragrância muito forte. Muito fino irá evaporar facilmente devido a gotículas muito leves, encurtando o tempo de retenção da fragrância.
Do ponto de vista da mecânica dos fluidos, a abertura e o diâmetro da gota estão positivamente correlacionados, mas não linearmente. Dados experimentais mostram que quando a abertura está na faixa de 0,1-0,3mm, o diâmetro da gota pode ser estabilizado na faixa ideal de 10-20μm: quando a abertura é inferior a 0,1mm, embora gotículas mais finas possam ser formadas, é fácil causar bloqueio devido à tensão superficial excessiva do líquido, especialmente os componentes do óleo essencial contidos no perfume podem permanecer na abertura e cristalizar; quando a abertura for maior que 0,3 mm, o diâmetro da gota excederá 30 μm e ocorrerá o fenômeno de "coluna de água" ou "respingo de gotas grandes", destruindo a sensação delicada do spray. Portanto, recomenda-se que a abertura de atomização do bico curto de 15 mm seja baseada na faixa de 0,15-0,25 mm e, em seguida, ajustada de acordo com necessidades específicas.
Ao mesmo tempo, a relação de aspecto da abertura (a relação entre o comprimento da abertura e o diâmetro) precisa corresponder à pressão da bomba. O bico curto tem uma estrutura compacta, um curso de bomba curto e uma pressão relativamente limitada, e a proporção de aspecto é geralmente controlada entre 2:1-3:1. Se a proporção for muito grande (como mais de 4:1), a resistência do líquido que passa pela abertura aumentará significativamente, o que pode levar a força de pulverização insuficiente e névoa intermitente; se a proporção for muito pequena (como menos de 1:1), a taxa de fluxo do líquido é muito rápida e as gotículas são propensas a "pulverizar" devido à energia cinética excessiva e não podem formar uma área de pulverização concentrada.

2. Design de layout de abertura correspondente à estrutura de crimpagem

O design de crimpagem de 15mm é caracterizado pela conexão rápida com a boca do frasco de perfume através do encaixe, estrutura compacta e necessidade de adaptação a cenários portáteis, portanto o layout da abertura precisa ser compatível com a estabilidade e vedação da estrutura de crimpagem.
Do ponto de vista da mecânica estrutural, a posição da abertura precisa evitar o ponto de tensão de crimpagem. O diâmetro do bico curto de 15 mm é limitado e a fivela geralmente é distribuída na borda do bico. A abertura deve ser colocada na área central, e a distância da fivela não deve ser inferior a 3mm para evitar deformação da abertura devido à transferência de tensões durante a montagem da fivela, o que afeta a estabilidade da pulverização. Por exemplo, ao projetar o bico da série de 15 mm, a Zhangjiagang XinYe Chemical Sprayer Co., Ltd usará simulação de tensão no estágio de desenvolvimento do molde para garantir que a posição da abertura esteja na área com tensão estrutural mínima, combinada com o posicionamento preciso de seu equipamento de montagem automatizado para garantir a consistência do tamanho da abertura.
Além disso, o desempenho de vedação da estrutura da fivela exige que a folga entre a abertura e o corpo da bomba seja controlada entre 0,01-0,03 mm. Se a folga for muito grande, é fácil causar vazamento de líquido; se a folga for muito pequena, a abertura pode ser comprimida e deformada devido a erros de montagem. Portanto, a precisão de usinagem da abertura precisa atingir ± 0,005 mm, o que depende de processos de estampagem de alumínio e moldagem por injeção de alta precisão. Zhangjiagang XinYe Chemical Sprayer Co., Ltd conta com uma cadeia de produção completa, desde a estampagem de alumínio até a moldagem por injeção. Todo o controle do processo pode atender a esses requisitos de processamento de alta precisão e fornecer garantias básicas para a estabilidade da abertura.

3. Materiais de abertura e tratamento de superfície adaptados aos ingredientes do perfume

Os ingredientes do perfume são complexos, incluindo álcool, óleos essenciais, fragrâncias, etc. A viscosidade e a corrosividade dos óleos essenciais afetarão a durabilidade e o efeito de atomização da abertura. Portanto, a seleção do material e o tratamento superficial da abertura precisam ser adaptados aos ingredientes do perfume.
Em termos de materiais, a abertura do bico curto de 15 mm é geralmente feita de aço inoxidável ou cerâmica. O aço inoxidável possui boa resistência à corrosão e é adequado para perfumes com mais álcool; os materiais cerâmicos têm alta suavidade de superfície, não são fáceis de deixar componentes de óleo essencial, podem reduzir o risco de entupimento e são especialmente adequados para perfumes sofisticados que contêm óleos essenciais naturais. A suavidade da parede interna da abertura deve estar abaixo de Ra0,8μm. Rugosidade muito alta causará turbulência no líquido no furo, destruindo a uniformidade da atomização. O processo de tratamento de superfície de óxido de alumínio pode melhorar a suavidade da superfície e a resistência à corrosão do material, fornecendo suporte para o uso estável da abertura a longo prazo.
Para perfumes contendo ingredientes à base de silicone, a abertura precisa ser hidrofóbica (como revestimento) para evitar que o líquido adira ao orifício formando uma película líquida, resultando em uma diminuição gradual na quantidade de spray. Para produtos de emulsão não alcoólica, a abertura precisa ser aumentada adequadamente para 0,25-0,3 mm, e a suavidade da parede interna deve ser melhorada para evitar que a emulsão obstrua a abertura devido à alta viscosidade.

4. Projeto de adaptação dinâmica da abertura combinado com o cenário de uso

O design “curto” do bico curto de 15 mm o torna adequado para cenários portáteis. Os usuários podem usá-lo em diferentes ambientes de temperatura e umidade, portanto o design da abertura precisa considerar o impacto dos fatores ambientais no efeito de atomização.
Em termos de adaptabilidade à temperatura, a abertura precisa reservar uma margem para expansão e contração térmica. Quando a temperatura ambiente sobe de -5°C para 40°C, o tamanho dos poros do material metálico mudará em 0,001-0,003 mm devido à expansão e contração térmica. Portanto, o tamanho dos poros à temperatura ambiente precisa ser ajustado em 0,002 mm durante o projeto. Por exemplo, quando o tamanho alvo do poro é 0,2 mm, o tamanho real do processamento pode ser definido para 0,202 mm para garantir que a faixa efetiva de 0,199-0,205 mm possa ser mantida em temperaturas extremas.
Em termos de controle de volume de pulverização, os cenários portáteis requerem um único volume de pulverização entre 0,05-0,1ml. Muito grande fará com que o perfume seja consumido rapidamente, e muito pequeno não alcançará o efeito ideal de retenção da fragrância. O volume de pulverização é proporcional ao quadrado do tamanho dos poros, por isso precisa ser controlado com precisão pelo tamanho dos poros: o volume de pulverização único de um tamanho de poro de 0,15 mm é de cerca de 0,05 ml, o tamanho de poro de 0,2 mm é de cerca de 0,08 ml e o tamanho de poro de 0,25 mm é de cerca de 0,12 ml. Combinada com a necessidade de portabilidade, a abertura de 0,2 mm é a melhor escolha tanto para o volume de pulverização quanto para o tempo de retenção da fragrância.
Além disso, a diferença na pressão do usuário causará flutuações na pressão da bomba e o projeto da abertura precisa ter um certo grau de anti-interferência. Ao definir uma ranhura guia (profundidade de 0,05 mm, largura de 0,1 mm) na entrada da abertura, as flutuações de pressão podem ser amortecidas para garantir que o desvio do volume de pulverização sob diferentes forças não exceda 10%. Na fase de desenvolvimento do molde, a relação de correspondência entre a ranhura guia e a abertura será otimizada simulando o estado do fluido sob diferentes forças de pressão, e o volume de pulverização de cada lote de produtos será calibrado em combinação com o seu equipamento de detecção automática para garantir consistência.

5. Projeto colaborativo de abertura e outras estruturas

O efeito de atomização é o resultado do efeito sinérgico de múltiplos componentes, como a abertura e o canal de fluxo interno do bico, a pressão do corpo da bomba e a estrutura da válvula. O melhor efeito não pode ser alcançado confiando em um único tamanho de abertura, e é necessário formar um pensamento de “design de sistema”.
Em termos de correspondência do canal de fluxo com a abertura, o diâmetro do canal de fluxo deve ser de 5 a 8 vezes a abertura (por exemplo, quando a abertura é de 0,2 mm, o diâmetro do canal de fluxo é de 1 a 1,6 mm) para garantir que o líquido forme um estado laminar estável antes de entrar na abertura e evitar atomização irregular causada pela turbulência. Ao mesmo tempo, os cantos do canal de fluxo precisam adotar transição de arco (raio não inferior a 0,5 mm) para reduzir a resistência ao fluxo do líquido e controlar a perda de pressão dentro de 5%.
A correspondência entre a pressão do corpo da bomba e a abertura precisa ser determinada por meio de testes passo a passo. A pressão do corpo da bomba de um bico curto de 15 mm está geralmente entre 0,3-0,5 MPa, e a abertura precisa ser equilibrada com a pressão: a abertura de 0,15 mm é adequada para pressão de 0,3-0,4 MPa, a abertura de 0,2 mm é adequada para pressão de 0,4-0,45 MPa e a abertura de 0,25 mm é adequada para pressão de 0,45-0,5 MPa. A incompatibilidade entre pressão e abertura levará ao problema de "pressão excessiva fará com que as gotículas sejam muito finas e fáceis de volatilizar, enquanto pressão muito baixa fará com que as gotículas sejam muito grossas e fáceis de pingar".

6. Processo de verificação e otimização do projeto de abertura

Para garantir que o projeto da abertura obtenha o melhor efeito, é necessário estabelecer um sistema de verificação completo, abrangendo testes de laboratório e simulação de cenários reais de uso.
Os testes laboratoriais incluem: 1. Teste de distribuição do tamanho das gotas, usando um analisador de tamanho de partículas a laser para detectar a faixa de distribuição dos diâmetros das gotas. Em condições ideais, 90% dos diâmetros das gotas devem estar concentrados na faixa de 10-20μm; 2. Teste do ângulo de pulverização, o ângulo de pulverização de um bico de alta qualidade deve ser controlado entre 30°-45°. Muito largo fará com que o spray se disperse e muito estreito resultará em uma área de cobertura muito pequena; 3. Teste de durabilidade, após pressionar continuamente por 1000 vezes, a mudança no tamanho da abertura deve ser inferior a 0,002 mm e a taxa de atenuação do volume de pulverização não deve exceder 5%.
A simulação do cenário real precisa levar em consideração os hábitos do usuário, como testar a estabilidade da pulverização em diferentes ângulos de retenção (0°-45°) para garantir que o design da abertura ainda possa manter a atomização uniforme quando usado não verticalmente. O serviço gratuito de prova e entrega de amostras fornecido pela Zhangjiagang XinYe Chemical Sprayer Co., Ltd pode ajudar os clientes a verificar o efeito do projeto de abertura em cenários de uso real e ajustar rapidamente os parâmetros do molde com base no feedback e realizar a implementação eficiente do plano de projeto por meio de seu workshop independente de desenvolvimento de moldes.
